 整定式弹簧支吊架有两大系列，主要是由西北电力设计院设计的T1单板整定弹簧组件、T2双板整定弹簧组件、T3上下方整定弹簧组件、T4支架整定弹簧组件、T5横担整定弹簧组件和华东电力设计院设计的TH1、TH2、TH3型，两系列的基本特性相同，广泛用于电力、冶金、化工、石油、纺织等工业，在运行中产生热位移的管道系统及其设备装置。长管夹　双孔短管夹　立管管夹　立管短管夹　三孔管夹　三孔短管夹　基准型双螺栓管夹　双螺栓管夹　三螺栓管夹　四螺栓管夹.本吊架适应荷载范围为200～210000N，适用热位移量为40、45、80、90、120、135mm，使用温度范围-40℃～120℃。

二、结构形式和型号表示方法：

整定式弹簧组件（西北电力设计院）

支吊架型式

位移范围

mm

载荷范围

N

支吊架编号范围

及规格数量

T1-单耳悬吊型

0-90

200-210000

***-20

194种规格

T2-双耳悬吊型

T3-上下连接搁置型

T4-支撑搁置型

T5-并联悬吊型

1)、T1型为单板连接弹簧吊架

2)、T2型为双板连接弹簧吊架

这两种形式整定弹簧主要适用于悬挂在钢梁、管梁、底板上的吊架，在吊架中间部位（在根部与管部之间）。

3)、T3型为上下连接弹簧吊架，

  这种形式整定弹簧支吊架主要适用于座在根部型钢上的吊架。

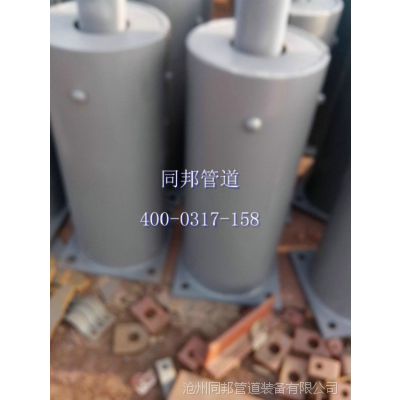

4)、T4型为弹簧支架用于搁置在基础、楼板或钢梁上；

5)、T5型为横担式弹簧支架，适用于管道上方不能直接悬挂弹簧吊架和及有足够的高度以解决水平位移处。

三、弹簧选型：

1、五种整定弹簧均有两种弹簧型号系列：

1)、ZH1型：弹簧工作变形量为40mm（101～105号弹簧为45mm）；

2)、ZH2型：弹簧工作变形量为80mm（201～205号弹簧为90mm）；

ZH1、ZH2型弹簧系列的荷载范围为0.2~210.00kN,分为20种规格，五种整定弹簧共194种规格批量生产。

2、选用弹簧

设计选用弹簧时，应根据支吊架的工作荷载、位移量及位移方向，按弹簧系列选用表正确选用弹簧。

四、订货说明：

1)、管道名称及支吊架编号；

2)、整定弹簧组件的标号，（对T5型弹簧应注明C值）；

3)、注明以下三组数据中的任一组数据：

a、 工作荷载、热位移量和位移方向（向上“＋”，向下“－”）；

b、 安装相对变形量或安装变形量；

c、 安装荷载；

4)、其它特殊要求：

五、安装说明：

1)、安装前应核对弹簧组件与安装图是否符合；

2)、弹簧组件外壳上有标示牌：

红箭头   ―表示运行（工作）荷载位置；

黄箭头   ―表示冷态（安装）荷载位置；

3)、弹簧组件按支吊架进行安装后，在水压试验之前，不得将定位销取出。水压试验时，由于定位销锁定，使弹簧吊架暂时成为刚性吊架，以***弹簧的工作性能。水压试验后，可按下列方法取出定位销。

定位销向上―――表示过荷载状态（即荷载超过整定荷载），此时应将花篮螺丝稍放松，使定位销水平，再拔出定位销。

定位销向下―――表示过荷载不足，此时应将花篮螺丝稍旋紧。

定位销取出后，应用铅丝捆在一起挂在弹簧组件上，以备以后机组大修后，管道水压试验时，锁定弹簧时使用。
